به طور خلاصه باید گفت: چاپ تامپو یکی از دقیقترین روشهای چاپ صنعتی برای انتقال طرح روی سطوح منحنی، گود، برجسته و قطعات با هندسهٔ پیچیده است که به کمک پد سیلیکونی و کلیشه اجرا میشود. کیفیت نهایی و دوام این فرآیند بر روی قطعات پلاستیکی، فلزی یا شیشهای، وابستگی مستقیمی به انتخاب مهندسیشده و استاندارد ملزومات چاپ تامپو نظیر مرکب، هاردنر، رینگ سرامیکی و پد دارد. هماهنگی دقیق این اجزا با تنظیمات دستگاه، چسبندگی پایدار، وضوح میکرونی و تکرارپذیری بینقص را در تیراژهای صنعتی تضمین میکند.

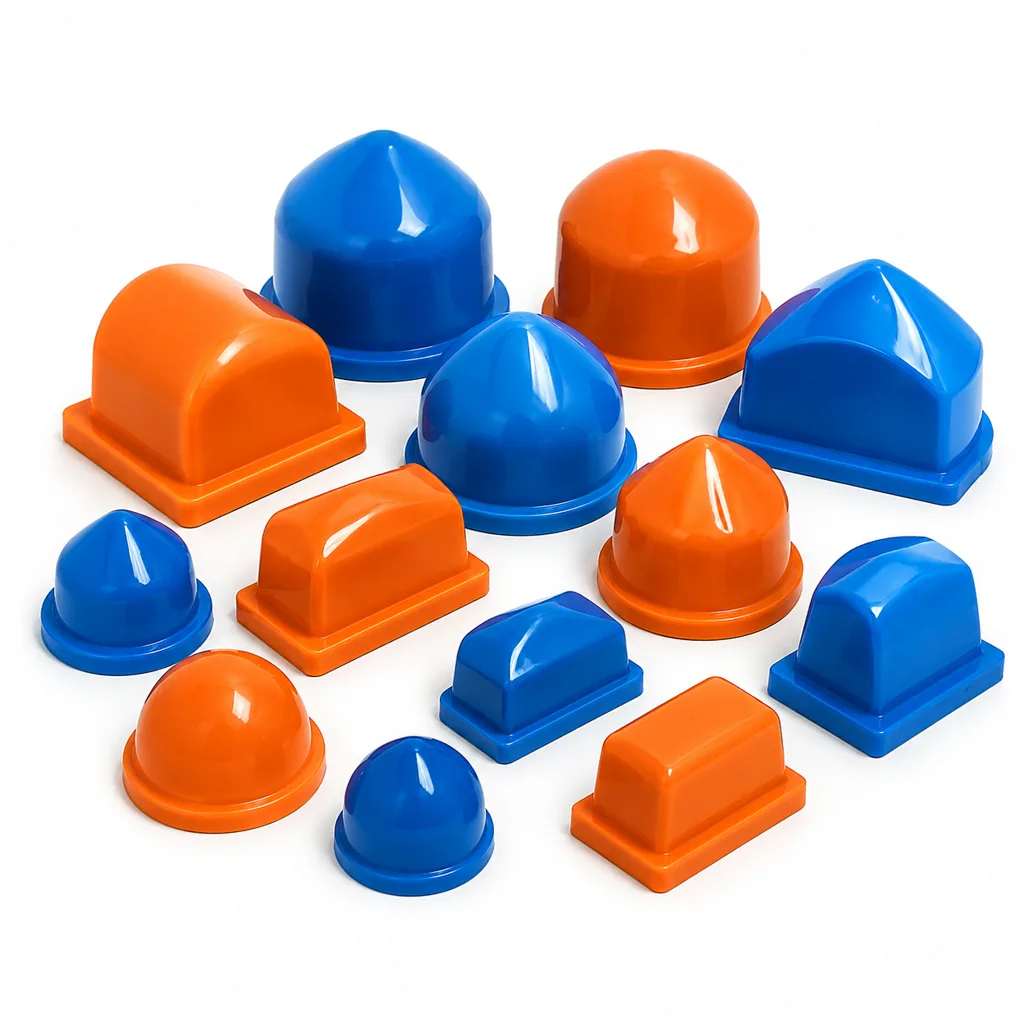

۱. پد سیلیکونی تامپو (Silicone Pad)
پد سیلیکونی بهعنوان واسطهٔ اصلی انتقال تصویر، وظیفه دارد مرکب را از گودیهای کلیشه بردارد و با انطباقپذیری الاستیک روی قطعه تخلیه کند. این پدها از لاستیکهای سیلیکونی در فرمهای گوناگون (مخروطی، مستطیلی، استوانهای) و سختیهای متغیر بین ۲۰ تا ۶۰ شور A (Shore A) ساخته میشوند؛ ساختار مولکولی سیلیکون با داشتن انرژی سطحی بسیار پایین، چسبندگی اولیهٔ موقت به مرکب نیمهخشک و سپس رهایش ۱۰۰ درصدی آن روی سطح قطعه را بدون دفرمه شدن طرح ممکن میسازد.
۲. مرکب و هاردنر (Pad Printing Ink & Hardener)
مرکبهای چاپ تامپو فرمولاسیون ویژهای بر پایهٔ رزینهای با ویسکوزیتهٔ کنترلشده و مخلوط حلالهای سریع و کندتبخیر دارند که در دو گروه تکجزئی (خشکشونده بر اثر تبخیر فیزیکی حلال) و دوجزئی (واکنش شیمیایی پلیمریزاسیون) دستهبندی میشوند. در مرکبهای دوجزئی، هاردنرهای آلیفاتیک یا آروماتیک بر پایهٔ پلیایزوسیانات با نسبتهای وزنی مشخص (معمولاً ۱۰:۱ یا ۲۰:۱) به رزین افزوده میشوند تا ساختار مولکولی شبکهای (Cross-linking) تشکیل داده و چسبندگی، سختی نهایی و مقاومت قطعه در برابر سایش مکانیکی، حلالها و شویندههای شیمیایی را بهویژه روی فلزات، شیشه و پلیمرهای سخت مهندسی به حداکثر برسانند.
۳. کلیشه تامپو (Cliché / Printing Plate)
کلیشه حامل طرح چاپی است که تصویر مورد نظر با عمق دقیق و یکنواخت (بهطور استاندارد بین ۱۸ تا ۳۰ میکرون) روی آن حکاکی یا نوردهی میشود. کلیشهها عمدتاً در دو نوع فتوپلیمری (پلیمرهای حساس به نور با شستوشوی آبی یا الکلی مناسب تیراژهای پایین تا متوسط) و صفحات فولادی سختکاریشدهٔ کرومدار (Thin Steel یا Thick Steel با سختی بالای ۶۲ راکول برای تیراژهای میلیونی و دقت میکرونی) تولید میشوند؛ وجود ترام استاندارد (Screening) در سطوح توپر کلیشه مانع از فرورفتن تیغه یا رینگ و تخلیهٔ ناخواستهٔ مرکب (Scooping) حین حرکت رفتوبرگشت میگردد.
۴. کاپ مرکب و رینگ تامپو (Sealed Ink Cup & Doctor Ring)
کاپ مرکب در سیستمهای بسته (Closed Cup System) مخزنی آببند برای نگهداری جوهر است که تبخیر حلالها را به حداقل رسانده و ویسکوزیتهٔ مرکب را در طول شیفت کاری پایدار نگه میدارد. لبهٔ پایینی کاپ مجهز به رینگی با دقت تراش میکرومتری از جنس سرامیک زیرکونیا (Zirconia Ceramic) یا کارباید تنگستن است که به کمک نیروی فشاری مغناطیسی یا مکانیکی، در یک کورس حرکتی سطح غیرچاپی کلیشه را کاملاً پاکتراشی (Wiping) کرده و مانع از تشکیل هاله یا خروج گازهای آلاینده در محیط کارگاه میشود.
۵. تیغه و تیغهگیر (Doctor Blade & Blade Holder)
در سیستمهای باز (Open Inkwell System)، تیغهٔ داکتر وظیفه دارد پس از پخش مرکب توسط براش یا کاردک اسپاتولا، لایهٔ اضافی جوهر را از سطح صاف کلیشه بردارد و فقط حفرههای طرح را پر نگه دارد. این تیغهها معمولاً از جنس فولاد فنری فرآوریشده یا استیل ضدزنگ با ضخامتهای ۰٫۱۵ تا ۰٫۲۵ میلیمتر با لبههای پخخورده ساخته میشوند و درون تیغهگیرهای صلب و با قابلیت رگلاژ زاویه (معمولاً بین ۴۵ تا ۶۰ درجه) قرار میگیرند تا با اعمال فشار خطی یکنواخت، بدون سایش زودهنگام کلیشه، پاکسازی دقیق و بینقصی انجام دهند.
۶. پدگیر (Pad Holder / Mounting Base)
پدگیر بستری مکانیکی و ارگونومیک برای تثبیت پد سیلیکونی به کالسکه یا محور عمودی دستگاه چاپ است که با سیستمهای پیچی (غالباً رزوههای متداول M6 یا M8)، مکانیزمهای مغناطیسی یا کلمپهای فشاری سریع عمل میکند. این قطعه علاوه بر تأمین صلبیت ساختاری، امکان تنظیمات میکرو در ارتفاع (Z)، موقعیتهای افقی (X/Y) و زاویهٔ دوران (Rotation) را فراهم میکند تا پد هنگام برخورد با کلیشه و سپس قطعهکار، بدون کوچکترین لقی جانبی یا ارتعاش دینامیکی فرود آید.
۷. ضربهگیر دستگاه تامپو (Industrial Shock Absorber)
ضربهگیرهای هیدرولیکی مینیاتوری یا پنوماتیکی قطعاتی کنترلی در انتهای کورس حرکتی جکهای هد و کالسکهاند که وظیفه دارند انرژی جنبشی ناشی از شتاب بالای دستگاه را در لحظهٔ توقف مستهلک کنند. عملکرد نرم و خطی ضربهگیر مانع از کوبش ناگهانی، پدیدهٔ لرزش ثانویه (Bouncing) و فرسایش قطعات متحرک شده و باعث میشود پد سیلیکونی با آرامش و فشاری کاملاً کنترلشده روی قطعه بنشیند؛ عاملی که نقشی تعیینکننده در حذف دفرمگی لبههای طرح و افزایش وضوح چاپ در سرعتهای بالا دارد.
۸. دستگاه چربیگیری و آمادهسازی سطح (Surface Pre-treatment)
بسیاری از قطعات صنعتی بهویژه پلیمرهای غیرقطبی نظیر پلیپروپیلن (PP) و پلیاتیلن (PE) دارای انرژی سطحی پایینی (کمتر از ۳۰ تا ۳۴ داین بر سانتیمتر) هستند که مانع از چسبندگی مرکب میشود. تجهیزات آمادهسازی سطح شامل سیستمهای شستوشوی چربیگیر اولتراسونیک، مشعلهای کنترلشدهٔ شعلهدهی (Flame Treatment)، تخلیهٔ الکتریکی کرونا (Corona) و پلاسمای سرد اتمسفری (Atmospheric Plasma) با شکستن پیوندهای سطحی و ایجاد گروههای قطبی عاملی (اکسیژندار)، انرژی سطح را به بالای ۳۸ تا ۴۴ داین رسانده و شرایط ترشوندگی و چسبندگی پایدار مرکب را مهیا میسازند.
۹. دستگاه خشککن و تثبیت مرکب (Curing & Drying Tunnel)
اگرچه مرکب تامپو در ثانیههای اول پس از چاپ بهصورت سطحی مینشیند، اما دستیابی به پخت نهایی و مقاومت فیزیکی کامل مستلزم خروج کامل حلالها یا تکمیل واکنشهای شیمیایی شبکهای است. خشککنهای تونلی هوای گرم همرفتی (Convection Air)، سامانههای تابشی مادون قرمز موجکوتاه/متوسط (IR) و تجهیزات فرابنفش (UV / UV-LED Curing برای مرکبهای نوری) با کنترل دقیق دما، دبی جریان هوا و سرعت نوار نقاله، فرآیند خشکشدن را تسریع کرده و قطعه را آمادهٔ بستهبندی، تست خراش یا فرآیندهای تکمیلی مونتاژ میکنند.
منابع و مراجع معتبر تخصصی (References)
Pad Printing Technology
نویسنده: Peter Philipps
ناشر: Hanser Publications (کتاب مرجع و جامع مهندسی فرآیند، متریالها، الاستیسیته سیلیکون و سیستمهای کلیشه).
The Pad Printing Handbook
مرجع: Tampoprint AG Technical Library (راهنمای تخصصی از پیشگامان صنعتی سیستمهای کاپبسته و هیدرولیک چاپ تامپو).
Marabu Pad Printing Inks Technical Manual & Guidelines
مرجع: Marabu GmbH & Co. KG (استانداردهای بینالمللی فرمولاسیون مرکب، هاردنرهای ایزوسیاناتی، ویسکوزیته و آزمونهای چسبندگی).
Teca-Print & Kent Pad Printing Application Engineering Guides
مرجع: مستندات فنی و مقالات مهندسی شرکتهای Teca-Print AG و Kent Industrial USA (مبانی انتخاب رینگهای سرامیکی، پدگیرها و آمادهسازی سطح پلاسمایی/کرونا).
ASTM D2578 / ISO 8296 Standards
مرجع: استانداردهای بینالمللی اندازهگیری کشش سطحی و آزمون انرژی سطح پلیمرها (Dyne Test).
